华为SUN600-15/17/20/25KTL-ZHM0(包含15-25kW系列)是专为工商业场景设计的智能三相光伏逆变器。该系列具备高效率、高安全性、智能化管理及易安装特点,最高支持1100V直流输入,并支持智能风冷及组串级管理,适用于提升屋顶光伏系统整体收益。
高效发电
支持2路MPPT配合智能组串级管理
最大限度提升发电量
安全可靠
防护等级高保障屋顶安全
智能化运维

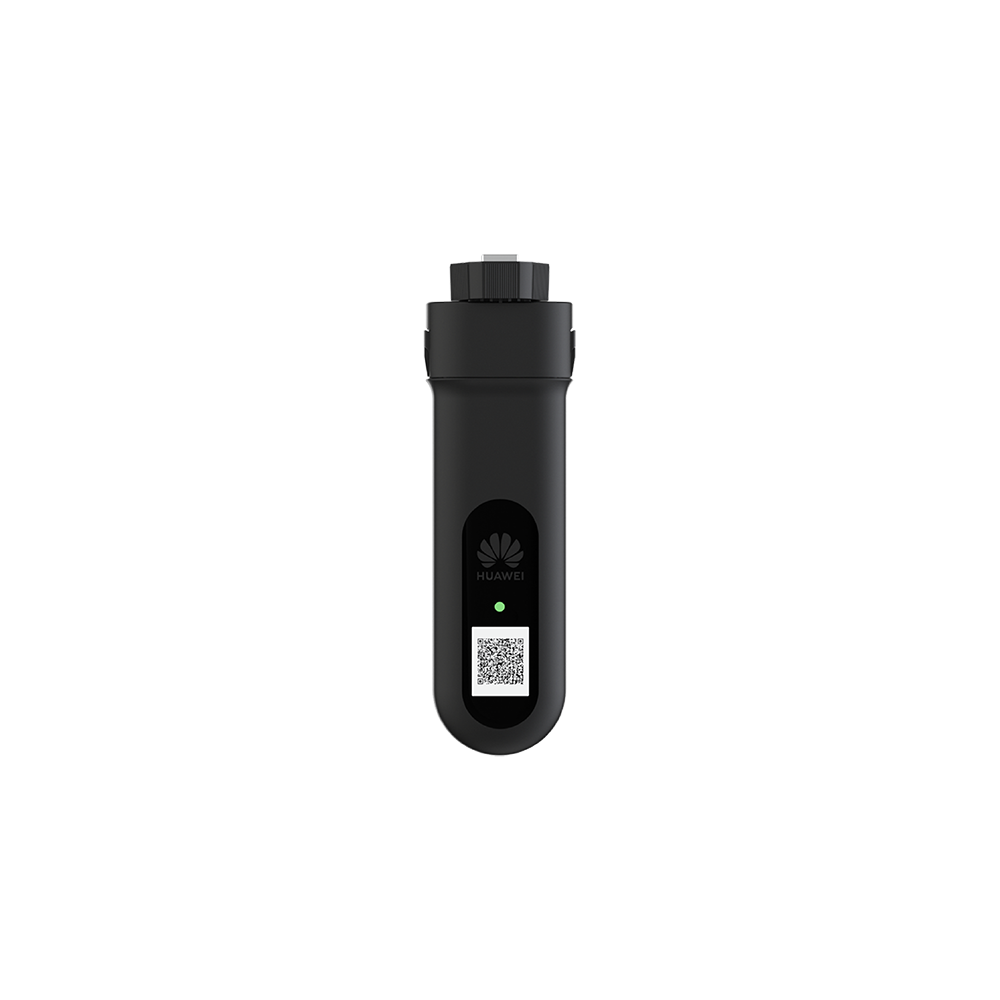

内置WLAN可选配4G通讯棒通过
APP实现智能监控和远程运维
安装灵活
支持智能风冷
适用于多种屋顶安装环境
| 技术参数 | SUN2000 -15KTL-ZHM5 | SUN2000 SUN2000 -17KTL-ZHM5 -20KTL-ZHM5 | SUN2000 -25KTL-ZHM5 | |
| 效率 | ||||
| 最大效率 | 98.5% | 98.5% 98.5% | 98.5% | |
| 中国效率 | 97.4% | 97.5% 97.6% | 98.0% | |
| 输入 | ||||
| 最大推荐组件功率 最大直流输入电压1 | 22,500 Wp | 25,500 Wp 30,000 Wp 1100V | 37,500 Wp | |
| 满载MPPT范围 | 410V~800V | 440V~800V 480V~800V 200V~1000 V 200V 600 V 20 A(单路)/30 A(双路) | 530~800V | |
| 工作电压范围2 启动电压 额定输入电压 每路MPPT最大输入电流 | ||||
| 最大短路电流 | 40 A | |||
| MPPT数量 | 2 | |||
| 最大输入路数 | 4 | |||
| 输出 | ||||
| 适配电网 | 三相 | |||
| 额定输出功率 | 15,000 W | 17,000 W 20,000 W | 25,000 W | |
| 最大输出视在功率 额定输出电压 额定电压频率 | 16,500 VA | 18,700 VA 22,000 VA 220Vac/380Vac,230Vac/400Vac,3W/N+PE | 27,500 VA | |
| 50 Hz | ||||
| 最大输出电流 | 25.2A/380Vac 23.9A/400Vac | 28.6A/380Vac 33.6A/380Vac 27.1A/400Vac 31.9A/400Vac | 42.0A/380Vac 39.9A/400Vac | |
| 功率因数 | 0.8超前…0.8滞后 | |||
| 最大总谐波失真 | <3% | |||
| 特性和保护 | ||||
| 输入直流开关 | 支持 | |||
| 防孤岛保护 | 支持 | |||
| 交流过流保护 | 支持 | |||
| 交流短路保护 | 支持 | |||
| 交流过压保护 | 支持 | |||
| 直流反接保护 | 支持 | |||
| 直流浪涌保护 | Typell | |||
| 交流浪涌保护 | CLASS IⅡ | |||
| 剩余电流检测单元 | 支持 | |||
| AFCI智能电弧防护 | 支持 | |||
| 干节点远程功率调度 | 支持 | |||
| 内置PID修复3 | 支持 | |||
| 常规参数 | ||||
| 工作温度 | -25~+60℃ | |||
| 工作相对湿度 | 0%RH~100%RH | |||
| 最高工作海拔 | 4,000 m (2,000m以上降额) | |||
| 冷却方式 | 智能风冷 | |||
| 显示 | LED指示灯;内置WLAN+FusionSolar APP | |||
| 可外置扩展通讯 | 标配:内置WLAN模块, RS485,4G智能通讯棒 选配:WLAN-FE智能通讯棒 | |||
| 重量(含安装件) | 21kg | |||
| 尺寸(含安装件)(宽x高x厚) | 546*460*228 mm | |||
| 防护等级 | IP66 | |||
| 匹配优化器 | ||||
| 适配优化器型号 | SUN2000-600W-P,MERC-1100/1300W-P | |||
| 满足的标准 | ||||
| 安全 并网标准 | EN/IEC 62109-1,EN/IEC 62109-2 NB/T 32004 | |||
| *1最大输入电压为直流电压上限,任何更高的输入直流电压都可能损坏逆变器。 *2任何直流输入电压超出工作电压范围,都可能导致逆变器工作异常。 | ||||
| *3 SUN2000-15~25KTL-ZHM5通过PID修复功能,提升PV-和地面间的电势至0V以上,从而修复组件衰减。支持的组件类型包括:P型 (mono、poly) | ||||
